Windows 用実行ファイル

ソースファイル (Windows での実行には不要)

• chem

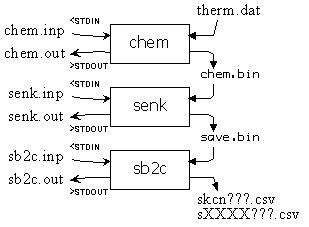

  CHEMKIN Interpreter と呼ばれまるプログラムで、テキストファイル 記述された、化学種・反応機構・熱力学データの情報を読み込み、 次の senkin プログラム (senk) で使用する、バイナリ形式のファイルに 翻訳 (interpret) します。
• senk
  これが SINKIN 本体のプログラムです。chem が生成した バイナリファイルから化学種・反応機構・熱力学データを読み込み、 反応の初期条件・計算時間などをテキストファイルから読んで、 反応計算を実行します。結果は、一部をテキストファイルに出力する他、 すべての情報をバイナリファイルに出力します。
• sb2c  – senkin binary to(2) csv converter
  SENKIN が生成したバイナリファイルの情報を、 Excel などの表計算アプリケーションで開くことのできる形式の ファイル (カンマ区切りテキストファイル, CSV ファイル) に出力します。 このプログラムは、オリジナルの Chemkin パッケージには含まれないものです。
• findth
  Chemkin の熱力学データ形式のファイルを、化学式(元素組成) を指定することで、検索するプログラムです。Chemkin / Senkin の実行には、必要ありません。 (これもオリジナル Chemkin パッケージには含まれないものです)
• rxnc  – reaction (rxn) contribution
  SENKIN のバイナリ出力から、指定した時間における、 指定した化学種の増加・減少に対する、各反応の寄与率を出力します。 (これもオリジナル Chemkin パッケージには含まれないものです)
• shock
  Chemkin に含まれる衝撃波計算プログラム。
• equil
  Chemkin に含まれる 平衡計算プログラム。
• premix
  PREMIX (予混合一次元火炎伝播) プログラム。
• pb2c
  PREMIX が生成したバイナリファイルを CSV 形式に変換するプログラム。
• tran
  バイナリ形式の輸送係数ファイルを生成するプログラム。

• chem.inp
  CHEMKIN Interpreter が読み込む、反応機構データの テキストファイルです。以下にサンプルファイルの一部を示します。

  ELEMENTS  H   O   N  END
  SPECIES H2  H  O2  O  OH  HO2  H2O2  H2O   N2 END
  REACTIONS
  H+O2+M=HO2+M                            3.61E17  -0.72       0.
    H2O/18.6/  H2/2.86/
  H+H+M=H2+M                              1.0E18   -1.0        0.
  ...(中略)...
  H2O2+OH=H2O+HO2                         1.0E13    0.0     1800.
  END

  最低３つの入力ブロック 'ELMENTS'〜'END', 'SPECIES'〜'END', 'REACTIONS'〜'END' が必要で、それぞれ、反応系に含まれる元素名のリスト, 考慮する化学種のリスト, 考慮する化学反応式のリストです。   通常 H2-O2.inp, CH4-Air.inp などのように、わかりやすい名前に しておきます。
• therm.dat
  NASA 多項式と呼ばれる熱力学関数表現の 14 個の係数を並べた、 テキストファイルです。   このデータベースにない化学種を扱う場合は、 自分でこのデータを用意する必要があります。   その場合、通常は therm.dat を編集するのではなく chem.inp ファイル中に熱力学データを与えます。
• chem.out
  CHEMKIN Interpreter が chem.inp を解釈した結果が出力される、 テキストファイル。
• chem.bin
  chem.inp に与えられた、化学種・反応機構と、therm.dat から抽出した、熱力学データを、senkin が利用するために、バイナリ形式 で保存したもの。
• senk.inp
  senkin に与える初期条件などを記述したテキストファイル。 以下にサンプルファイルを示します。

  SENS
  CONP
  PRES 1.0
  TEMP 1000.
  TIME 2.E-4
  DELT 1.E-4
  REAC H2  2
  REAC O2  1
  REAC N2  4
  END

  'SENS' は感度解析を行うことを指示するキーワードで、続く 'COMP' は圧力一定の計算条件を指示しています。 'PRES', 'TEMP' は初期圧力, 初期温度を、REAC は初期組成を与えます。'TIME', 'DELT' は計算終了時間, 結果の出力時間間隔を指定します。   chem.inp 同様に任意のファイル名を指定できますので、 わかりやすい名前を付けておきます。
• senk.out
  senk.inp の解釈結果と計算中の進行状況が出力されます。
• tign.out
  senk.inp の 'DELT' で指定した時間間隔で、圧力, 温度, 各化学種の濃度が出力されます。出力画面やプリンタに出力した場合に、 読みやすい形式ですが、表計算・グラフ出力アプリケーションで読む場合には、 不便な形式なので、あまり使いません。
• rest.bin
  何らかの理由で、計算が中断された場合に、途中から 再開 (RESTart) するために必要な情報が格納されるバイナリーファイル。 計算が正常に終了した場合にも、大きさ 0 のファイルが残りますが、 削除して構いません。
• save.bin
  senkin 計算結果が出力されるバイナリーファイル。 senk.inp の 'DELT' 設定に関係なく、数値積分１ステップごとの、圧力, 温度, 全化学種の濃度が格納されており、SENS (感度計算) を指定した場合は、 同じく、数値積分１ステップごとの、全感度係数行列が格納されています。
• sb2c.inp
  save.bin から csv ファイルへの変換のオプションを指定する、 テキストファイルです。以下にサンプルを示します。

  ===== sb2c (sbin2csv.f) Control file =====
  [ TIME OUTPUT CONTROL:  s ms us atol=# rtol=# mind=# ]
   us mind=5e-6 atol=1e-15 rtol=.05
  [ CONC OUTPUT CONTROL:  all selonly none molecules/cc molefrac ]
   molecules/cc selonly
   H O OH HO2 H2 O2
  [ SENS OUTPUT CONTROL:  all none (or species name list) ]
   H O TEMP

  時間の出力の単位/頻度、濃度出力の単位/出力する化学種、 感度計算結果の出力の制御を指定します。
• sb2c.out
  sb2c.inp の入力解釈の結果と、save.bin, chem.bin ファイルの、 ヘッダ情報が出力されます。
• skcn???.csv
  save.bin 中の数値積分結果の圧力, 温度, 化学種の濃度を含む csv 形式のファイル。   Excel などがインストールされていれば、 ファイルをダブルクリックすることで開くことができます。   以前のバージョンでは１つのファイルに出力していましたが、 化学種の数が多くなると Excel 等で開けなくなるため、"???" = "001", "002", "003", ... のように、変数 50 個ずつのファイルに、 分割出力するよう変更しました。
• sXXXX???.csv
  save.bin 中の感度係数を含む csv ファイル。 多くの場合は、 ある特定の従属変数 (温度または化学種の濃度) に関する感度係数のみが 必要なので、従属変数ごとに、別のファイルに出力されます。ファイル名の "XXXX" の部分は、従属変数の通番で、番号と従属変数の対応関係は sb2c.out に出力されます。   さらに、反応式の数が多い場合のために、"???" = "000", "001", ... に反応式５０づつに分割したファイルの出力します。   各ファイル内のカラムタイトル 'Siiii' の 'iiii' は考慮された、 化学反応の通番を示します。番号と反応式の対応は、chem.out に出力されています。
• rxnc.inp
  rxnc の動作を指定する、テキストファイルです。   以下にサンプルを示します。

  ===== rxnc (rxncntrb.f) Control Input File =====
  [ (Time points to be investigated in s) time1, time2, ... ]
   2.5e-4 1.78e-4 5e-5 1.e-6
  [ (species to be investigated) name1, name2, ... ]
   H O HO2
  [ options (atol, min%, top#, sbin) ]
   atol=1e-20 min%=0.1 sbin=save.bin

  反応の寄与を評価する時間・化学種、いくつかのオプションを指定します。
• rxnc.out
  rxnc の出力ファイルです。   以下に例を示します。

   ------ rxncntrb -------------------------------
   Calculate contributions of reactions for the
     :
     : ヘッダー部 - rxnc.inp の指定内容、SENKIN バイナリの情報
     :
   CHEM BIN file contains  9 species
                      and  20 reactions.
   -----------------------------------------------
   ----- species [H] ----------------------------- (H に関する結果)
   TIME = 9.8545E-07                               (1 マイクロ秒での結果)
    <creation>    total = 8.2200E-09( 8.2200E-09)
      rxn  10  95.69 Fwd OH+H2<=>H2O+H
      rxn  17   2.76 Rev H+HO2<=>H2+O2
      rxn  12   1.56 Fwd O+H2<=>OH+H
    <destruction> total = 9.6809E-10( 9.6809E-10)
      rxn  11  50.30 Rev O+OH<=>O2+H
      rxn   1  49.70 Fwd H+O2+M<=>HO2+M
   TIME = 4.9795E-05                               (50 マイクロ秒での結果)
     :
     :
   -----------------------------------------------

   ----- species [O] ----------------------------- (O に関する結果)
   TIME = 9.8545E-07
     :
     :
